A nagy energiasűrűség, a hosszú élettartam, az alacsony önkisülési sebesség, a memóriaeffektus hiánya és a zöld környezetvédelem előnyei miatt a lítium-ion akkumulátorokat széles körben használják olyan új energiaterületeken, mint az intelligens mikrohálózat, a szél- és napenergia-termelés, valamint az elektromos járművek.
Az LFP akkumulátoros beltéri szekrényt a teljesítmény és a hatótávolság javítására hozták létre.
Az alábbiakban bemutatjuk az LFP akkumulátoros beltéri szekrény összetételének és elektromos biztonsági követelményeinek bemutatását.

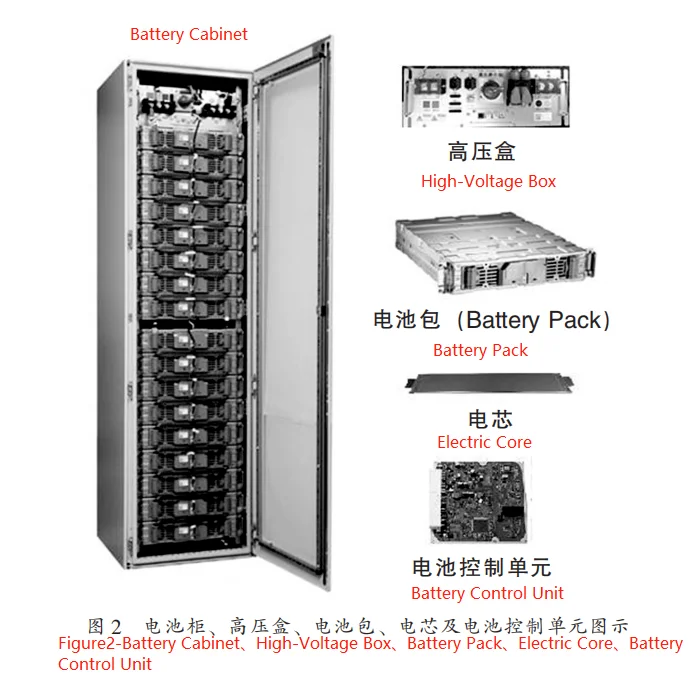

Az LFP Battery Indoor System egyetlen akkumulátorszekrénye általában több akkumulátorcsomagból és nagyfeszültségű dobozból áll, amint az a 2. ábrán látható. Az akkumulátorcsomagokat és a nagyfeszültségű dobozokat általában fiókként tervezték az egyszerű telepítés és karbantartás érdekében. Az akkumulátorcsomag általában egy vagy több akkumulátormodult és egy akkumulátor-figyelő egységet tartalmaz, amely az akkumulátorcsomagban lévő cellák feszültségének és hőmérsékletének összegyűjtéséért és az akkumulátorvezérlő egységbe történő feltöltéséért felelős; A nagyfeszültségű doboz általában tartalmazza az akkumulátor vezérlőegységet, a nagyfeszültségű szigetelésérzékelő egységet, az áramérzékelőt, a biztosítékot, az előtöltési ellenállást, a kontaktort és a megszakítót és más nagyfeszültségű alkatrészeket, amelyek felelősek a teljes LFP akkumulátor beltéri szekrény paramétereinek valós idejű monitorozásáért, hibadiagnosztikáért, elektromos védelemért, SOC/SOH becslésért, szigetelés tesztelésért és adatátviteli energiatároló rendszereken és CAN adatátviteli rendszereken keresztül.
Fontos megjegyezni, hogy
(1) Az akkumulátorvezérlő egység, az akkumulátor-felügyeleti egység és a nagyfeszültségű szigetelésérzékelő egység lehet független, vagy egyetlen áramköri kártyára integrálható, hogy egy teljes akkumulátor-felügyeleti rendszert alkothasson.
(2) A jelenlegi akkumulátor-kezelő rendszer két architektúra és három architektúraszintre osztható, általában egyetlen akkumulátorszekrényhez csak két architektúra szükséges, míg a párhuzamosan használt több akkumulátorszekrényhez három architektúraszintet kell használni (azaz akkumulátorvezérlő egység és magasabb szintű akkumulátorvezérlő modul).
Az információtechnológiai berendezésekhez és a teljesítményelektronikához hasonlóan az LFP akkumulátoros beltéri szekrény elektromos biztonsági tervezésénél először a rendszerfeszültségen, túlfeszültségen, átmeneti túlfeszültségen és a termék felhasználási környezetének szennyezettségi szintjén kell alapulnia, hogy megbizonyosodjon a különböző szigetelővezetékek közötti szükséges elektromos hézagról és kúszótávolságról, valamint a szigetelőanyag szükséges szigetelési ellenállásáról és dielektromos szilárdságáról.
A GB/T 36276-2018 "Lítium-ion akkumulátor elektromos energia tárolására" egyszerűen meghatározza a rendszer szigetelési ellenállási szintjét, és a GB/T 34131 "Műszaki specifikáció az elektrokémiai energiatároló erőmű lítium-ion akkumulátor-kezelő rendszeréhez" szintén meghatározza, hogy az akkumulátor vezetése és feszültségszintje megfeleljen, és csak a feszültségszintet magyarázza el, hogy az akkumulátor vezetése és nem tovább kúszótávolság, amelyet a szerkezet, az elektromos és a hardver kialakításának követnie kell.
Az NB/T 42091-2016 „Elektrokémiai energiatároló erőművek lítium-ion akkumulátorainak műszaki specifikációja” kiegészíti az elektromos távolságra és a kúszótávolságra vonatkozó követelményeket, de nem magyarázza el, hogyan lehet korrigálni az elektromos hézagot és a kúszási távolságot a magasság és a környezetszennyezési szint alapján.
Az UL 1973:2018 és UL60950-1:2007 szabványok teljes mértékben lefedik a fenti követelményeket, és eltérő követelményeket írnak elő arra vonatkozóan is, hogy az akkumulátor vezetés útján csatlakozik-e a hálózathoz.
Ezért a nemzeti és ipari szabványok tökéletesítéséig az LFP Battery Indoor Cabinet elektromos biztonsági tervezését javasoljuk a fejlesztőnek a vonatkozó UL szabványokra való hivatkozással megvalósítani, feltéve, hogy az ügyfél követelményei teljesülnek.
Ha további ötletei vannak az LFP akkumulátoros beltéri szekrényről, szívesen megvitatják azokat.
